Luftbetriebene Ausstoßpumpe für die Dünnstrom-Pulverförderung

Luftbetriebene Auswurf-Pumpe für die Materialhandhabung in der Dünnphase Effizienter Pulvertransfer für die Zement-/Chemische Industrie

Beschreibung

Die Dünnphasen-Pneumatikförderstrahlpumpe ist eine Schlüsselausrüstung, die Hochgeschwindigkeits-Luftstrom (Luft oder Inertgas) verwendet, um Unterdruck zu erzeugen und pulverförmige und granulare Materialien bei einem niedrigen Feststoff-Gas-Verhältnis (normalerweise 1:1~1:5) zu transportieren. Ihr Kern wird durch den Venturi-Effekt erreicht:
Das Antriebsgas wird durch die Düse beschleunigt, wodurch in der Mischkammer eine Niederdruckzone entsteht und das Material angesaugt wird.
Nach dem Mischen mit Gas wird das Material durch ein Diffusionsrohr unter Druck gesetzt und gelangt in die Förderleitung.

PJP-Typ Positivdruck-Dünnphasen-Pneumatikförderstrahlpumpe

Betriebsprinzip der Pulverförderanlage

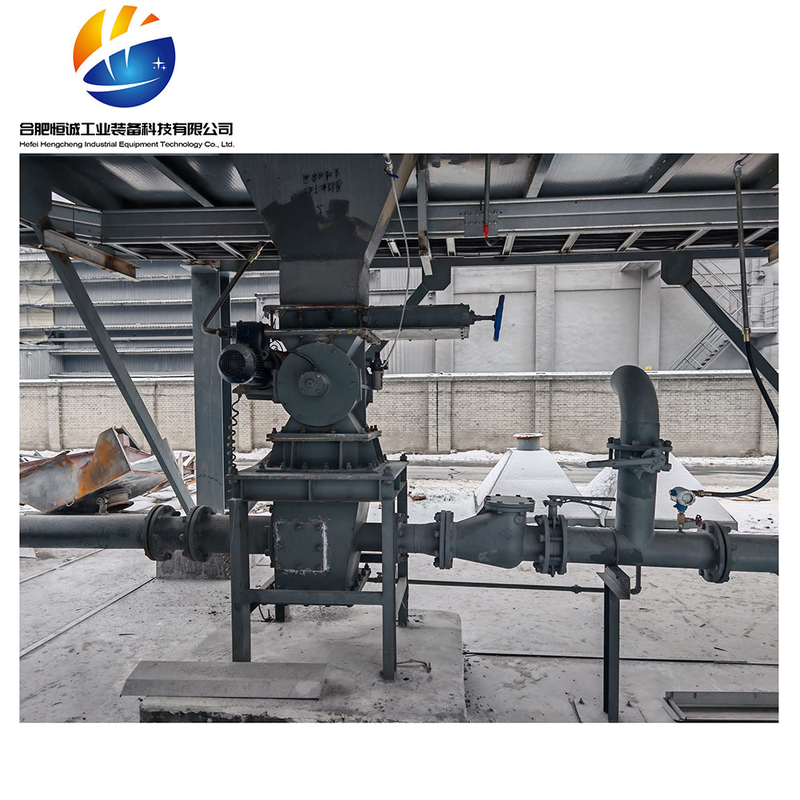

Das PJP-Strahlpumpen-Pneumatikfördersystem besteht aus einer PJP-Strahlpumpe, einer pneumatischen Absperrklappe, einem Pumpenoberteil, einem manuellen Spiralschieber und einer Druckluftversorgungseinrichtung. Die Hauptquelle für Druckluft ist das Roots-Gebläse. Pulverförmige und granulare Materialien gelangen durch manuelle Spiralschieber, Pumpenoberteile und pneumatische Absperrklappen in die PJP-Strahlpumpe. Wenn Druckluft für den Transport durch die Düse im Inneren des PJP-Strahlpumpenkastens strömt, erzeugt der erzeugte Hochgeschwindigkeits-Luftstrom einen Unterdruckzustand im Inneren des PJP-Strahlpumpenkastens. Die Materialien im oberen Fach der Pumpe werden leicht mit dem Hochgeschwindigkeits-Luftstrom vermischt.

Wenn das Material-Gas-Gemisch dann durch das Expansionsrohr der PJP-Strahlvorrichtung strömt, wird die kinetische Energie des Hochgeschwindigkeits-Luftstroms in statische Druckenergie umgewandelt, wodurch Pulver und granulare Materialien über die Förderleitung zum Terminal transportiert werden. Der manuelle Spiralschieber der PJP-Strahlpumpe dient zum Debuggen und zur Wartung, und die pneumatische Absperrklappe wird zum automatischen Schließen verwendet, wenn der Transport von Pulver und granularen Materialien unterbrochen wird oder der Systemdruck abnormal ist.
Wenn die PJP-Positivdruck-Dünnphasen-Pneumatikförderstrahlpumpe am Boden des Silos installiert ist, um Materialien unter Verwendung des Drucks der Materialien im Silo zu transportieren, führen Änderungen der Höhe der Materialien im Silo zu entsprechenden Änderungen der Materialfördergeschwindigkeit. Daher hängt die Förderenergie der Materialien von der Höhe der Materialien im Silo ab.
Wenn die PJP-Positivdruck-Dünnphasen-Pneumatikförderstrahlpumpe mit einer Verriegelungsvorrichtung ausgestattet ist, hängt die Förderleistung des Materials von der Verriegelungsfähigkeit der Verriegelungsvorrichtung ab.

Anwendungsbereich
Die PJP-Positivdruck-Dünnphasen-Pneumatikförderstrahlpumpe ist eine Niederdruck-, Dünnphasen- und kontinuierliche Pneumatikförderanlage, die für Situationen geeignet ist, in denen das Fördervolumen nicht groß und die Förderentfernung mittel ist. Sie kann in Branchen wie Baustoffen, Chemikalien, Elektrizität, Getreide, Metallurgie, Gießerei usw. weit verbreitet eingesetzt werden. Zu den Fördermaterialien gehören Zement, Rohstoffe, Flugasche, Hydratkalk, Schlackenpulver, Stahlstaubpulver, Kohlepulver, Aluminiumoxidpulver, Phosphorpulver, Pyrophyllitpulver und organisches Siliziumpulver.
Hauptmerkmale des Produkts
Die PJP-Positivdruck-Dünnphasen-Pneumatikförderstrahlpumpe ist eine Pneumatikfördervorrichtung mit automatischer Steuerung, die eine kompakte Struktur, zuverlässige Leistung, einfache Wartung, lange Lebensdauer und geringe Investitionskosten aufweist. Die beweglichen Teile sind nur Materialien und Luft. In Verbindung mit der Entstaubungsvorrichtung kann das vollständig geschlossene Systemdesign eine völlig staubfreie Arbeitsumgebung bieten.
