Produkt-Details
Herkunftsort: China
Markenname: Hengcheng
Zertifizierung: ISO Patent Certificate High-Tech Product Certificate
Modellnummer: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 SET
Preis: Verhandlungsfähig
Verpackung Informationen: Standardversandverpacken
Lieferzeit: 90 Tage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 5 Sätze \ Monat
Produktbezeichnung: |
Luftfördergeräte mit Schachtelpumpe |
Anwendbare Branchen: |
Baumaterial-Geschäfte, Produktionsanlage, Energie u. Bergbau |
Typ: |
Fliegende Aschenförderer |
Maschinenprüfbericht: |
Bereitgestellt |
Video-Ausgangsinspektion: |
Bereitgestellt |
Kernkomponenten: |
PLC, Maschine, Lager, Getriebe, Motor, Druckbehälter, Gang, Pumpe |
Materialqualität: |
Gusseisen/Gusseisen/Edelstahl |
Farbe: |
angepasste Farbe |
Befördern von Materialien: |
Pulver-Material |
Produktbezeichnung: |
Luftfördergeräte mit Schachtelpumpe |
Anwendbare Branchen: |
Baumaterial-Geschäfte, Produktionsanlage, Energie u. Bergbau |
Typ: |
Fliegende Aschenförderer |
Maschinenprüfbericht: |
Bereitgestellt |
Video-Ausgangsinspektion: |
Bereitgestellt |
Kernkomponenten: |
PLC, Maschine, Lager, Getriebe, Motor, Druckbehälter, Gang, Pumpe |
Materialqualität: |
Gusseisen/Gusseisen/Edelstahl |
Farbe: |
angepasste Farbe |
Befördern von Materialien: |
Pulver-Material |

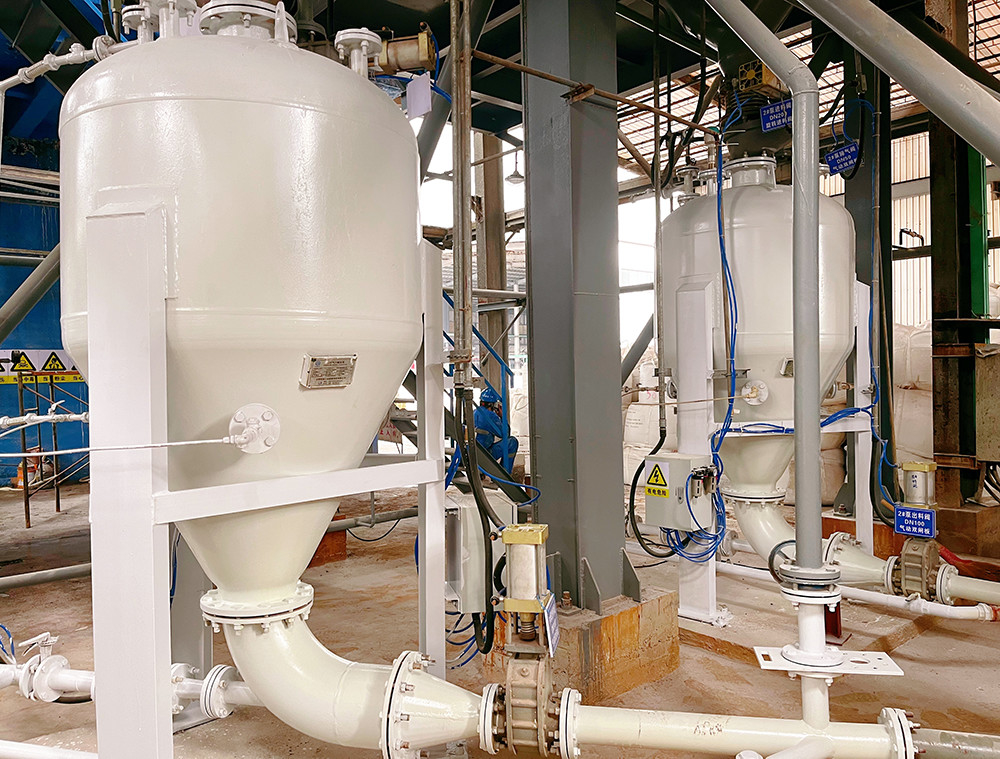

Pneumatische Pumpenausrüstung mit großer Tragfähigkeit für Zementsilos
Produkteinführung:
Prinzip der PCD-Pumpe für die positive Druckdichte-Pneumatik
Bei Silopumpen gibt es zwei Entlademethoden, wobei die am häufigsten verwendete Methode die Bodenentladung ist.oder andere MethodenDie Anbringung einer flüssigen Aufblasplatte (Schicht) am Boden ermöglicht es, das Material aus dem oberen Teil des Tanks zu entladen.Die Verteilung des transportierten Gases auf verschiedene Eingangsflächen im Tank hängt von den Eigenschaften des transportierten Materials ab..
Die Silopumpenförderung ist ein diskontinuierlicher Förderprozess. Diese Abbildung zeigt eine Standard-Silopumpe mit Ein- und Ausgangskappen, Materiallieferleitungen, Luftzugleitungen und einem Silo.Vor der Zufuhr der SilopumpeDer gesamte Arbeitsablauf ist wie folgt:
(1) Öffnen Sie das Zufuhrventil und das Auspuffventil, und die Behälterpumpe wird unter atmosphärischem Druck gespeist, bis der horizontale Höhenmessgerät ein Signal sendet, das den vollen Behälter anzeigt.
(2) Schließen Sie das Zufuhrventil und das Auspuffventil und öffnen Sie dann das Hochdruckluftventil, um den Tank unter Druck zu setzen.
(3) Wenn der Betriebsdruck erreicht ist, öffnen Sie das Abluftventil und das Abluftventil, und das Material beginnt abzugeben.
(4) Das Förderende Ende wird durch den Druckschalter, die Höhenmessung oder das Zeitrelais angezeigt.so dass die gesamte Druckluft zur Reinigung der Förderleitung verwendet wird■ gleichzeitig das Abgasventil öffnen, um den Druck im Tank auf den Normaldruck zu senken.
Wenn ein Arbeitszyklus abgeschlossen ist, geht der andere weiter.
Das Funktionsprinzip des elektrischen Torventils besteht darin, Steuerbefehle zu empfangen und das Torventil elektrisch zu öffnen, um die Asche zu entsorgen.
Haupteigenschaften einer PCD-Pump für die positive Druckdichte-Pneumatik
1 Große Förderleistung: > 300 t/h;
2 Langstrecken: > 2000 m;
3 Niedriger Stromverbrauch: < 3,8 kWh/t · km;
4 geringer Verschleiß: Lebensdauer der Leitungen> 10 Jahre;
5 Niedrige Geschwindigkeit: Anfangsgeschwindigkeit 6-10 m/s;
6 Hohe Mischquote: > 30 kg/kg;
7 Flexible Prozessgestaltung, staubfrei, hohe Betriebsgeschwindigkeit, geringere Investitionen im Vergleich zum mechanischen Förderverfahren und geringere Wartungskosten
Anwendungsbereich
PCD pneumatische Fördergeräte und -systeme sind in Industriezweigen wie Baustoffen, Chemie, Bergbau, Energie und Metallurgie weit verbreitet.Rohstoffe, Fliegende Asche, hydratisierter Kalk, trockene Kalziumkarbidschlacke, Schlackepulver, Stahlschlackepulver, Kohlepulver, Aluminiumoxidpulver, Bauxitpulver, Phosphorpulver, Pyrophyllitpulver,und organisches Siliziumpulver.
Pneumatische Transportabelle für große Kapazitätspumpen
| Material für die Übertragung | Massendichte (t/m3) | Modell | PCD24/H | PCD26/H | PCD28/H | PCD30/H | Transportdistanz | |
| Spezifikation | 16 bis 20 m3 | 18 bis 22 m3 | 20 bis 27 m3 | 26 bis 32 m3 | Stufe (m) | Stufe (m) | ||
| Pulverisierte Kohle | 0.5 | Liefervolumen (t/h) | 50 bis 80 | 60 bis 90 | 65 bis 110 | 80 bis 130 | 200 | 20 |
| Fliegende Asche | 0.75 | 75 bis 125 | 85 bis 130 | 95 bis 160 | 125 bis 190 | 200 | 20 | |
| Kalksteinpulver/Mineralpulver | 0.8 | 80 bis 130 | 90 bis 140 | 100 bis 170 | 130 bis 200 | 200 | 20 | |
| Zement/Rohmehl | 1 | 100 bis 150 | 115 bis 175 | 130 bis 215 | 165 bis 260 | 200 | 20 | |
Parametertabelle für die Pneumatische Langstreckenpumpe für Transportbehälter
| Material für die Übertragung | Massendichte (t/m3) | Modell | PCD24/L | PCD26/L | PCD28/L | PCD30/L | Transportdistanz | |
| Spezifikation | 16 bis 20 m3 | 18 bis 22 m3 | 20 bis 27 m3 | 26 bis 32 m3 | Stufe (m) | Stufe (m) | ||
| Pulverisierte Kohle | 0.5 | Liefervolumen (t/h) | 20 bis 40 | 25 bis 45 | 30 bis 55 | 45 bis 65 | 1000 | 25 |
| Fliegende Asche | 0.75 | 35 bis 60 | 45 bis 65 | 45 bis 80 | 65 bis 95 | 1000 | 25 | |
| Kalksteinpulver/Mineralpulver | 0.8 | 40 bis 65 | 45 bis 70 | 50 bis 85 | 70 bis 100 | 1000 | 25 | |
| Zement/Rohmehl | 1 | 50 bis 80 | 55 bis 90 | 65 bis 110 | 90 bis 120 | 1000 | 25 |
|
Parameter-Tabelle für die pneumatische Umschlagbehälterpumpe mit konventionellem Netz
| Material für die Übertragung | Massendichte ((t/m3) | Modell | PCD18/N | PCD20/N | PCD20/N | Referenzübertragungsdistanz | |
| Spezifikation | 50,0 bis 6,7 m3 | 7.0~10.0m3 | 100,0 bis 15,0 m3 | Stufe (m) | Vertikal (m) | ||
| Pulverisierte Kohle | 0.5 | Liefervolumen (t/h) | 12 bis 20 | 16 bis 32 | 25 bis 50 | 500 | 30 |
| Fliegende Asche | 0.75 | 18 bis 32 | 25 bis 48 | 35 bis 70 | 50 | ||
| Kalksteinpulver/Mineralpulver | 0.8 | 20 bis 35 | 26 bis 51 | 38 bis 75 | 500 | 30 | |
| Zement/Rohmehl | 1.0 | 24 bis 42 | 32 bis 65 | 48 bis 95 | 500 | 30 | |
| Silikonpulver | 1.2 | 28 bis 50 | 40 bis 75 | 55 bis 115 | 500 | 30 |
|
Parameter-Tabelle der kleinen Pneumatik-Bunkerpumpe
| Material | Massendichte ((t/m3) | Modell | PCD08/M | PCD10/M | PCD12/M | PCD14/M | Referenzübertragungsdistanz | |
| Spezifikation | 0.2 bis 0,5 m3 | 00,6 bis 1,6 m3 | 1.5 bis 2,5 m3 | 2.5 bis 5.0 m3 | Stufe (m) | Vertikal (m) | ||
| Pulverisierte Kohle | 0.5 | Liefervolumen (t/h) | 0.5 bis 1.8 | 1.5 bis 5.5 | 5.0 bis 9.0 | 8.0 bis 18.0 | 100 | 20 |
| Fliegende Asche | 0.75 | 0.9 bis 2.8 | 2.5 bis 8.5 | 7.0 bis 14.0 | 12.0 bis 27.0 | 100 | 20 | |
| Kalksteinpulver/Mineralpulver | 0.8 | 1.0 bis 3.0 | 3.0 bis 9.0 | 8.0 bis 15.0 | 12.0 bis 28.0 | 100 | 20 | |
| Zement/Rohmehl | 1.0 | 1.2 bis 3.5 | 3.5 bis 11.5 | 10.0 bis 18.0 | 16.0 bis 36.0 | 100 | 20 | |
| Silikonpulver | 1.2 | 1.5 bis 4.0 | 4.5 bis 13.5 | 12.0 bis 20.0 | 19.0 bis 43.0 | 100 | 20 | |
