Produkt-Details
Herkunftsort: China
Markenname: Hengcheng
Zertifizierung: ISO Patent Certificate High-Tech Product Certificate
Modellnummer: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 SET
Preis: Verhandlungsfähig
Verpackung Informationen: Standardversandverpacken
Lieferzeit: 90 Tage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 5 Sätze \ Monat
Produktbezeichnung: |
Pneumatische Trägerpumpe |
Befördern von Materialien: |
Transport von Pulvermaterial |
Anwendbare Branchen: |
Stahlenergie Zement Chemische Industrie |
Kernkomponenten: |
Druckbehälter, Getriebe, Pumpe, Getriebe, Steuergerät |
Anwendbare Maschinerie: |
Pneumatisches Partikel- und Pulvertransportsystem |
Anwendbare Branchen: |
Elektrizität, Zement, chemische Industrie usw. |
Struktur: |
Förderer-System |
Maschinenprüfbericht: |
Bereitgestellt |
Produktbezeichnung: |
Pneumatische Trägerpumpe |
Befördern von Materialien: |
Transport von Pulvermaterial |
Anwendbare Branchen: |
Stahlenergie Zement Chemische Industrie |
Kernkomponenten: |
Druckbehälter, Getriebe, Pumpe, Getriebe, Steuergerät |
Anwendbare Maschinerie: |
Pneumatisches Partikel- und Pulvertransportsystem |
Anwendbare Branchen: |
Elektrizität, Zement, chemische Industrie usw. |
Struktur: |
Förderer-System |
Maschinenprüfbericht: |
Bereitgestellt |

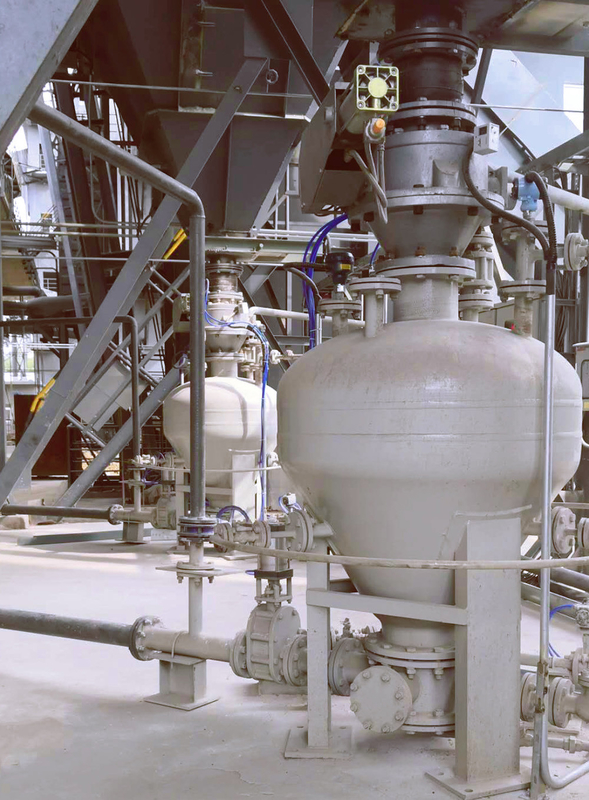

Pneumatische Transportbehälterpumpe. Langstrecken-Dichte-Phasen-Fliegenasche-Pneumatische Transportgeräte.
Produkteinführung:
Pneumatisches Fördersystem für die Dichtephasenspeicherpumpe
Funktionsprinzip des pneumatischen Dichtphasenfördersystems unter Druck
Die Dichtephasenförderpumpe ist ein relativ zuverlässiges dynamisches pneumatisches Dichtephasenfördergerät, das Pulvermaterialien unter hohem Druck (unter ca. 1000 kPa) transportiert.Es gibt zwei Entlademethoden für DichtephasenpumpenDie Materialien im Behälter werden durch einen konischen aufblasbaren Behälter, einen Düsenstrahl oder andere Verfahren flüssig gemacht.Durch die Einrichtung einer flüssigen Aufblasplatte auf dem Boden kann das Material aus dem oberen Teil des Tanks entladen werden, und die Streuung des transportierten Gases auf verschiedene Eingangsflächen des Tanks hängt von den Eigenschaften des transportierten Materials ab.
Der pneumatische Druckdichtphasentransport ist ein nicht kontinuierlicher Transportprozess, der mit Ein- und Auslassventilen, Materialtransportrohrleitungen, Lufteinführungrohrleitungen,und eine standardisierte SilopumpeBevor die Silopumpe füttert, enthält das Silos das transportierte Material und alle Ventile sind geschlossen.
Der Prozess für alle pneumatischen Dichtephasendruckfördervorgänge ist wie folgt
1. Öffnen Sie das Zufuhrventil und das Auspuffventil, und die Behälterpumpe wird bei normalem Druck gespeist, bis die Höhenmessung ankündigt, dass der Behälter voll ist und das Indikatorsignal stoppt;
2. Schließen Sie das Zufuhrventil und das Auspuffventil und öffnen Sie anschließend das Hochdruckluftventil, um den Tank unter Druck zu setzen;
3. Wenn der Betriebsdruck erreicht ist, öffnen Sie das Lieferluftventil und das Abluftventil, und das Material beginnt zu liefern;
4Das Förderende Ende wird durch den Druckschalter, die Höhenmessung oder das Zeitrelais angezeigt.so dass die gesamte Druckluft zur Reinigung der Förderleitung verwendet wirdDie Auspuffventile werden gemeinsam geöffnet, um den Druck im Tank auf den normalen Druck zu senken.
Der pneumatische Dichtephasentransport hat die Vorteile einer langen Transportstrecke, geringen Geräuschbelastung und einer langen Gesamtlebensdauer.
Anwendungsbereich
PCD pneumatische Fördergeräte und -systeme sind in Industriezweigen wie Baustoffen, Chemie, Bergbau, Energie und Metallurgie weit verbreitet.Rohstoffe, Fliegende Asche, hydratisierter Kalk, trockene Kalziumkarbidschlacke, Schlackepulver, Stahlschlackepulver, Kohlepulver, Aluminiumoxidpulver, Bauxitpulver, Phosphatpulver, Pyrophyllitpulver,und organisches Siliziumpulver.
Hauptmerkmale des Erzeugnisses
1 Große Förderleistung: > 300 t/h;
2 Langstrecken: > 2000 m;
3 Niedriger Stromverbrauch: < 3,8 kWh/t · km;
4 geringer Verschleiß: Lebensdauer der Leitungen> 10 Jahre;
5 Niedrige Geschwindigkeit: Anfangsgeschwindigkeit 6-10 m/s;
6 Hohe Mischquote: > 30 kg/kg;
7 Flexible Prozessgestaltung, staubfrei, hohe Betriebsgeschwindigkeit, geringere Investitionen im Vergleich zum mechanischen Förderverfahren und geringere Wartungskosten
Pneumatische Transportabelle für große Kapazitätspumpen
| Material für die Übertragung | Massendichte (t/m3) | Modell | PCD24/H | PCD26/H | PCD28/H | PCD30/H | Transportdistanz | |
| Spezifikation | 16 bis 20 m3 | 18 bis 22 m3 | 20 bis 27 m3 | 26 bis 32 m3 | Stufe (m) | Stufe (m) | ||
| Pulverisierte Kohle | 0.5 | Liefervolumen (t/h) | 50 bis 80 | 60 bis 90 | 65 bis 110 | 80 bis 130 | 200 | 20 |
| Fliegende Asche | 0.75 | 75 bis 125 | 85 bis 130 | 95 bis 160 | 125 bis 190 | 200 | 20 | |
| Kalksteinpulver/Mineralpulver | 0.8 | 80 bis 130 | 90 bis 140 | 100 bis 170 | 130 bis 200 | 200 | 20 | |
| Zement/Rohmehl | 1 | 100 bis 150 | 115 bis 175 | 130 bis 215 | 165 bis 260 | 200 | 20 | |
Parametertabelle für die Pneumatische Langstreckenpumpe für Transportbehälter
| Material für die Übertragung | Massendichte (t/m3) | Modell | PCD24/L | PCD26/L | PCD28/L | PCD30/L | Transportdistanz | |
| Spezifikation | 16 bis 20 m3 | 18 bis 22 m3 | 20 bis 27 m3 | 26 bis 32 m3 | Stufe (m) | Stufe (m) | ||
| Pulverisierte Kohle | 0.5 | Liefervolumen (t/h) | 20 bis 40 | 25 bis 45 | 30 bis 55 | 45 bis 65 | 1000 | 25 |
| Fliegende Asche | 0.75 | 35 bis 60 | 45 bis 65 | 45 bis 80 | 65 bis 95 | 1000 | 25 | |
| Kalksteinpulver/Mineralpulver | 0.8 | 40 bis 65 | 45 bis 70 | 50 bis 85 | 70 bis 100 | 1000 | 25 | |
| Zement/Rohmehl | 1 | 50 bis 80 | 55 bis 90 | 65 bis 110 | 90 bis 120 | 1000 | 25 |
|
Parameter-Tabelle für die pneumatische Umschlagbehälterpumpe mit konventionellem Netz
| Material für die Übertragung | Massendichte ((t/m3) | Modell | PCD18/N | PCD20/N | PCD20/N | Referenzübertragungsdistanz | |
| Spezifikation | 50,0 bis 6,7 m3 | 7.0~10.0m3 | 100,0 bis 15,0 m3 | Stufe (m) | Vertikal (m) | ||
| Pulverisierte Kohle | 0.5 | Liefervolumen (t/h) | 12 bis 20 | 16 bis 32 | 25 bis 50 | 500 | 30 |
| Fliegende Asche | 0.75 | 18 bis 32 | 25 bis 48 | 35 bis 70 | 50 | ||
| Kalksteinpulver/Mineralpulver | 0.8 | 20 bis 35 | 26 bis 51 | 38 bis 75 | 500 | 30 | |
| Zement/Rohmehl | 1.0 | 24 bis 42 | 32 bis 65 | 48 bis 95 | 500 | 30 | |
| Silikonpulver | 1.2 | 28 bis 50 | 40 bis 75 | 55 bis 115 | 500 | 30 |
|
Parameter-Tabelle der kleinen Pneumatik-Bunkerpumpe
| Material | Massendichte ((t/m3) | Modell | PCD08/M | PCD10/M | PCD12/M | PCD14/M | Referenzübertragungsdistanz | |
| Spezifikation | 0.2 bis 0,5 m3 | 00,6 bis 1,6 m3 | 1.5 bis 2,5 m3 | 2.5 bis 5.0 m3 | Stufe (m) | Vertikal (m) | ||
| Pulverisierte Kohle | 0.5 | Liefervolumen (t/h) | 0.5 bis 1.8 | 1.5 bis 5.5 | 5.0 bis 9.0 | 8.0 bis 18.0 | 100 | 20 |
| Fliegende Asche | 0.75 | 0.9 bis 2.8 | 2.5 bis 8.5 | 7.0 bis 14.0 | 12.0 bis 27.0 | 100 | 20 | |
| Kalksteinpulver/Mineralpulver | 0.8 | 1.0 bis 3.0 | 3.0 bis 9.0 | 8.0 bis 15.0 | 12.0 bis 28.0 | 100 | 20 | |
| Zement/Rohmehl | 1.0 | 1.2 bis 3.5 | 3.5 bis 11.5 | 10.0 bis 18.0 | 16.0 bis 36.0 | 100 | 20 | |
| Silikonpulver | 1.2 | 1.5 bis 4.0 | 4.5 bis 13.5 | 12.0 bis 20.0 | 19.0 bis 43.0 | 100 | 20 | |
