Pneumatische Pumpenausrüstung für Zement-Kohlepulver-Kohlenstoffpulver-Silo

Pneumatische Pumpenausrüstung für Zement, Kohlenpulver, Kohlenstoffpulver Silo

Beschreibung

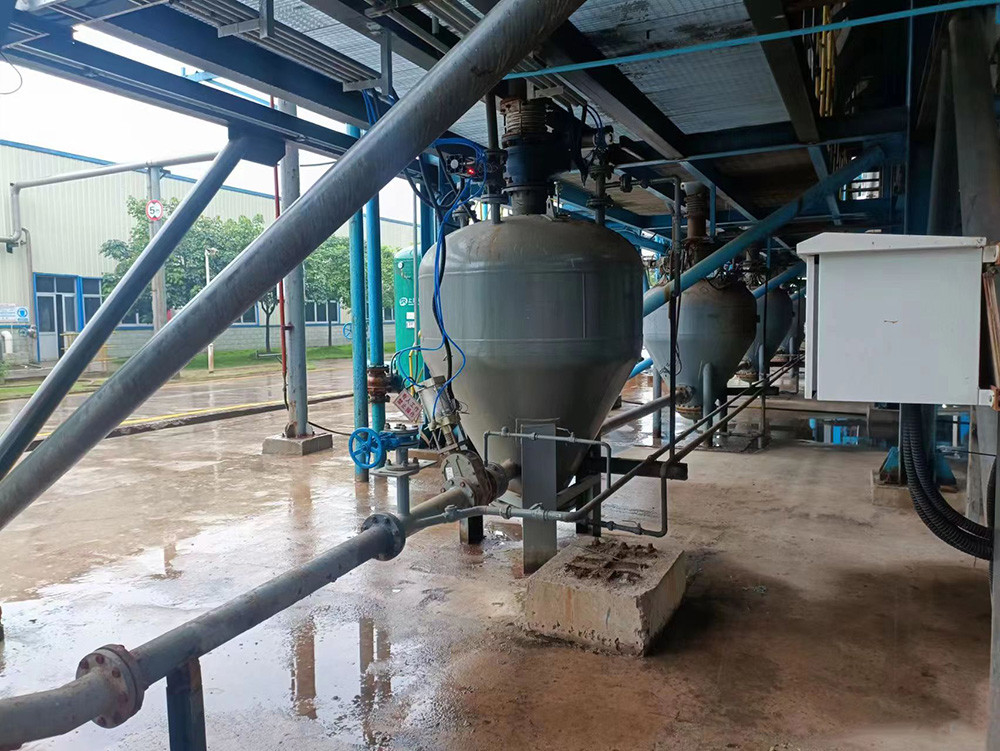

Funktionsprinzip eines pneumatischen Aschentransportsystems mit Silopumpe
Das pneumatische Aschentransportsystem ist ein weit verbreitetes pneumatisches Fördertechniksystem. Es ist ein häufig verwendetes Fördersystem in der Kraftwerksindustrie, in der Metallindustrie,und andere Industriezweige.
Fütterungsstadium:Das Zuführventil befindet sich in offenem Zustand und die primären Ein- und Auslassventile sind geschlossen.und die vom Staubsammler gefangene Asche fällt mit Hilfe der Schwerkraft frei in die Müllpumpe.Wenn der Aschegehalt die obere Grenze des Aschegehalts erreicht, sendet der Materialniveaumeter ein volles Signal oder wenn die Einstellzeit für die Systemzufuhr eingestellt ist, wird das Zufuhrventil geschlossen.und das Füttern endet..
Fluidifizierungs- und Druckstadium:Nach Beendigung der Fütterungsphase öffnet das System automatisch das Einlassventil.Die verarbeitete Druckluft gelangt durch das Durchflussregelventil in den Fluidisierungskegel am Boden der Behälterpumpe, und die Luft, die durch den Flüssigkeitskegel fließt, umgibt gleichmäßig jedes Fliegende Aschepartikel. Gleichzeitig steigt der Druck in der Müllpumpe.Wenn der Druck den Punkt erreicht, an dem der Drucksensor ein Signal sendet, öffnet das System automatisch das Entlastungsventil und die Druckfluidisierungssituation endet.
Lieferphase:
Das Abluftventil und das Sekundär-Eingangsventil werden geöffnet. Zu diesem Zeitpunkt nimmt die Müllbehälterpumpe weiterhin Luft ein, während die Gas-Asche-Mischung durch das Abluftventil in das Aschentransportrohr eingespeist wird.Die Flugasche befindet sich stets in einem Zustand der Flüssigkeit und gelangt zur TransportleitungNach der Beförderung der Fliegende Asche in der Müllpumpe sinkt der Druck in der Rohrleitung und der Druck im Inneren der Müllpumpe.Wenn der Druck im Inneren der Müllpumpe fällt auf den Punkt, wo der Drucksensor sendet ein Signal, endet die Beförderungsphase und die Ein- und Auslassventile bleiben offen, tritt die Blasphase ein.

Einleitung:
Nach jahrelanger Forschung und reicher praktischer Erfahrung,Unsere Firma hat pneumatische Fördergeräte und Prozesssysteme mit unabhängigen Rechten an geistigem Eigentum für PCD-Typ positive Druck dichte Phase pneumatische Fördersilopumpen entwickeltDas Volumen der Pumpe wird anhand der Eigenschaften, der Partikelgröße, der Transportdistanz, derund die Tragfähigkeit des transportierten Materials, was bedeutet, dass eine einzige Einheit so konzipiert wird, dass der Energieverbrauch beim Transport minimiert und gleichzeitig die Anforderungen des Prozesses erfüllt werden.Auf der Grundlage der von den Kunden bereitgestellten Spezifikationen und Leistung von Pulvermaterialien, Transportdistanz, Transportvolumen und geographische Bedingungen, haben wir den besten Plan für pneumatisches Transportsystem entwickelt, einschließlich der Berechnung des Luftvolumens, des Anteils der Rohrleitungen,Staubentnahme im Empfangslager, und nachverkäuferplan.

Hauptmerkmale des Erzeugnisses
1 Große Förderleistung: > 300 t/h;
2 Langstrecken: > 2000 m;
3 Niedriger Stromverbrauch: < 3,8 kWh/t · km;
4 geringer Verschleiß: Lebensdauer der Leitungen> 10 Jahre;
5 Niedrige Geschwindigkeit: Anfangsgeschwindigkeit 6-10 m/s;
6 Hohe Mischquote: > 30 kg/kg;
7 Flexible Prozessgestaltung, staubfrei, hohe Betriebsgeschwindigkeit, geringere Investitionen im Vergleich zum mechanischen Förderverfahren und geringere Wartungskosten


Anwendungsbereich
PCD pneumatische Fördergeräte und -systeme sind in Industriezweigen wie Baustoffen, Chemie, Bergbau, Energie und Metallurgie weit verbreitet.Rohstoffe, Fliegende Asche, hydratisierter Kalk, trockene Kalziumkarbidschlacke, Schlackepulver, Stahlschlackepulver, Kohlepulver, Aluminiumoxidpulver, Bauxitpulver, Phosphorpulver, Pyrophyllitpulver,und organisches Siliziumpulver.

Pneumatische Transportabelle für große Kapazitätspumpen

Parametertabelle für die Pneumatische Langstreckenpumpe für Transportbehälter

Parameter-Tabelle für die pneumatische Umschlagbehälterpumpe mit konventionellem Netz

Parameter-Tabelle der kleinen Pneumatik-Bunkerpumpe

Technischer Dienst
Ingenieurberatung
Basierend auf unserer langjährigen praktischen Erfahrung in verschiedenen BranchenWir sind in der Lage, unseren Kunden professionelle und mehrdimensionale Ingenieurberatungsdienste im Zusammenhang mit Schleifsystemen und pneumatischen Fördersystemen zu erbringenVon den Anfangsstadien des Projekts über die Installation und Debugging der Produktionslinie bis hin zur stabilen Produktion und KonformitätWir können technische Beratungsleistungen aus verschiedenen Perspektiven anbieten.Solange Kunden Bedürfnisse haben, werden wir ihnen vernünftige Vorschläge und überlegene Lösungen auf professionellem Niveau zur Verfügung stellen, um ihre Erwartungen zu erfüllen und ihre Bedürfnisse zu erfüllen.
Ingenieurgestaltung
Wir haben ein professionelles technisches Team, bestehend aus hochwertigen Talenten wie Experten, Gelehrten, leitenden Ingenieuren,und Masterstudierende, die den National Science and Technology Progress Award gewonnen haben und an der Formulierung relevanter Industriestandards teilgenommen habenDie Teammitglieder verfügen über mehr als zehn Jahre Erfahrung in großen staatlichen Konstruktionsinstituten in der Industrie und verfügen über umfangreiche praktische Ingenieurserfahrung und theoretische Grundlagen.Wir bieten professionelle und systematische Ingenieurskonstruktionsdienstleistungen für Kunden in verschiedenen Branchen im Zusammenhang mit Schleifsystemen und pneumatischen Fördersystemen, und bieten eine komplette Palette von Lösungen auf dem Gebiet der Pulvertechnik.
Dienstleistungen nach dem Verkauf
Wir haben ein langjähriges Service-Team für die Produktionslinie, mit guter Technologie und verantwortlichem After-Sales-Service. Alle Mitglieder haben mehr als 5 Jahre Berufserfahrung und sind in der Lage, rechtzeitig,effizient, und umfassenden wissenschaftlichen Kundendienst. Wir können Kunden einen Kundendienst während des gesamten Prozesses der Selbstkonstruktion anbieten,Anlage von Produktionsanlagen, Fehlerbehebung der Produktionslinie, bis die Produktionslinie den Standards entspricht und die Produktionskapazität erreicht, wodurch verschiedene Schwierigkeiten und verschiedene Probleme der Kunden gelöst werden,und nachdenkliche, sorgfältiger und umfassender Kundendienst.
