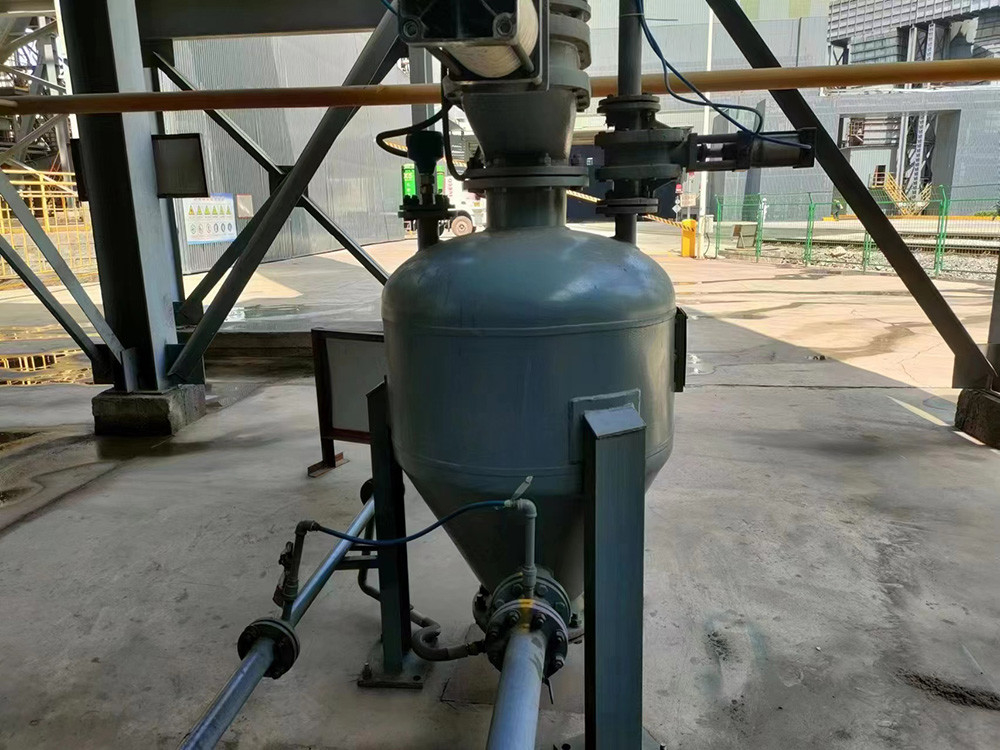

Kalksteinpulver pneumatische Fördersysteme Silo-Pumpe 300 T/h Kapazität

Pneumatische Fördersysteme - Pneumatische FördersilopumpeBeförderungsleistung 300 t/h

Beschreibung

Wie funktioniert ein pneumatisches Förderband?
Pneumatisches Fördersystem für die Dichtephasenspeicherpumpe
Funktionsprinzip des pneumatischen Dichtphasenfördersystems unter Druck
Die Dichtephasenförderpumpe ist ein relativ zuverlässiges dynamisches pneumatisches Dichtephasenfördergerät, das Pulvermaterialien unter hohem Druck (unter ca. 1000 kPa) transportiert.Es gibt zwei Entlademethoden für DichtephasenpumpenDie Materialien im Behälter werden durch einen konischen aufblasbaren Behälter, einen Düsenstrahl oder andere Verfahren flüssig gemacht.Durch die Einrichtung einer flüssigen Aufblasplatte auf dem Boden kann das Material aus dem oberen Teil des Tanks entladen werden, und die Streuung des transportierten Gases auf verschiedene Eingangsflächen des Tanks hängt von den Eigenschaften des transportierten Materials ab.

Der pneumatische Druckdichtphasentransport ist ein nicht kontinuierlicher Transportprozess, der mit Ein- und Auslassventilen, Materialtransportrohrleitungen, Lufteinführungrohrleitungen,und eine standardisierte SilopumpeBevor die Silopumpe füttert, enthält das Silos das transportierte Material und alle Ventile sind geschlossen.
Das Verfahren für alle pneumatischen Dichtephasenfördervorgänge unter Positivdruck ist wie folgt:
1. Öffnen Sie das Zufuhrventil und das Auspuffventil, und die Behälterpumpe wird bei normalem Druck gespeist, bis die Höhenmessung ankündigt, dass der Behälter voll ist und das Indikatorsignal stoppt;
2. Schließen Sie das Zufuhrventil und das Auspuffventil und öffnen Sie anschließend das Hochdruckluftventil, um den Tank unter Druck zu setzen;
3. Wenn der Betriebsdruck erreicht ist, öffnen Sie das Lieferluftventil und das Abluftventil, und das Material beginnt zu liefern;
4Das Förderende Ende wird durch den Druckschalter, die Höhenmessung oder das Zeitrelais angezeigt.so dass die gesamte Druckluft zur Reinigung der Förderleitung verwendet wirdDie Auspuffventile werden gemeinsam geöffnet, um den Druck im Tank auf den normalen Druck zu senken.

Pneumatische Transportabelle für große Kapazitätspumpen

Parametertabelle für die Pneumatische Langstreckenpumpe für Transportbehälter

Parameter-Tabelle für die pneumatische Umschlagbehälterpumpe mit konventionellem Netz

Parameter-Tabelle der kleinen Pneumatik-Bunkerpumpe

Hauptmerkmale des Erzeugnisses

1 Große Förderleistung: > 300 t/h;

2 Langstrecken: > 2000 m;

3 Niedriger Stromverbrauch: < 3,8 kWh/t · km;

4 geringer Verschleiß: Lebensdauer der Leitungen> 10 Jahre;

5 Niedrige Geschwindigkeit: Anfangsgeschwindigkeit 6-10 m/s;

6 Hohe Mischquote: > 30 kg/kg;

7 Flexible Prozessgestaltung, staubfrei, hohe Betriebsgeschwindigkeit, geringere Investitionen im Vergleich zum mechanischen Förderverfahren und geringere Wartungskosten

Derzeit beträgt unsere längste horizontale Förderdistanz 2200 m und die Höhe 30 m. Die maximale Förderleistung einer einzelnen Einheit beträgt 300 t/h. Der Transportenergieverbrauch beträgt weniger als 3.8 kWh/t · km, die Lebensdauer der geraden Rohrleitung ist mehr als 10 Jahre, und die Lebensdauer des Ellenbogens ist mehr als 3 Jahre.Wir entwickeln das beste Engineering-Design und Ausrüstungsauswahlplan auf der Grundlage der Kundenanforderungen und Parameter wie Pulvermaterial Spezifikationen, Leistung, Transportdistanz, Transportvolumen und vom Kunden bereitgestellte geografische Bedingungen, wie Luftvolumenberechnung, Rohrleitungsverhältnis,Staubentnahme im Empfangslager, und nachverkäuferplan.

Auf der Grundlage der umfangreichen Erfahrung in der Technikpraxis werden die meisten pneumatischen Intermittierprozesse mit dichtem Positionsdruck in die folgenden drei Prozesse eingeteilt:
