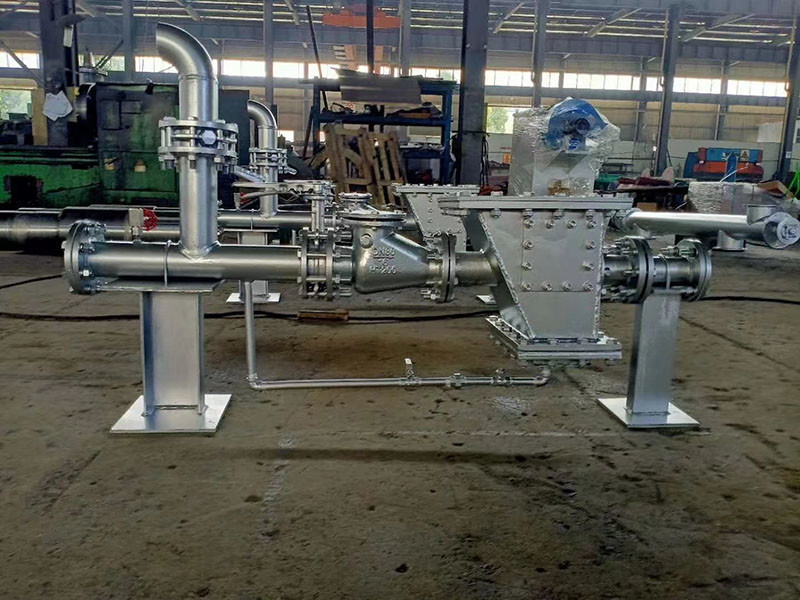

PJP Pneumatische Strahlpumpe mit Überdruck in verdünnter Phase 80 t/h

Niedrige Investition PJP-Überdruck-Schwimmphasen-Pneumatikstrahlpumpe

Beschreibung

Pneumatische Förderpumpe

Die pneumatische Förderpumpe wird häufig zum Fördern von Flugasche, Zement, Rohzement, Mineralpulver und anderen Pulvermaterialien in Kraftwerken eingesetzt.Die Transportleitung kann entsprechend den Geländebedingungen flexibel angeordnet werden, um einen zentralen, dezentralen, großen Höhen- und Langstreckentransport zu realisieren.Der Transportprozess wird nicht von natürlichen Bedingungen beeinflusst, wodurch sichergestellt werden kann, dass die Materialien nicht durch Feuchtigkeit und Umweltschutz beeinträchtigt werden.

Das Gerät verwendet ein SPS-Steuerungssystem, das automatisch oder manuell gesteuert werden kann.Das Gerät hat eine stabile Leistung, zuverlässige Qualität und keine Staubbelastung während des Transports.Es ist eine ideale pneumatische Förderanlage.

PJP-Typ Überdruck-Schwundstrom-Pneumatik-Förderstrahlpumpe

Pulverförderpumpe Dieses Gerät hat im Vergleich zu anderen pneumatischen Fördergeräten wie z. B. einer Behälterpumpe die folgenden Eigenschaften:

1. Es hat eine einfache Struktur und einen zuverlässigen Betrieb.Die Pulverförderpumpe gibt das Material mit Normaldruck in die Förderpumpe ein, fördert das Material mit einer speziell entwickelten Strahlvorrichtung in das Förderrohr und fördert das Material durch die pneumatische Druckdifferenz entlang des Rohrs zum Empfangsort.Der Gesamtaufbau ist einfach und der Betrieb äußerst zuverlässig.

2. Geringer Verschleiß und lange Lebensdauer.Aufgrund der kontinuierlichen Förderung, des niedrigen Drucks und des großen Luftvolumens sowie der niedrigen und konstanten Durchflussrate im Rohr ist der Verschleiß gering und die Lebensdauer der gesamten Systemausrüstung lang.

3. Die Anordnung ist bequem und flexibel.Die Pulverförderpumpe kann entsprechend der spezifischen Situation des Systems in Einzelpumpe und Einzelrohr, Mehrfachpumpe und gemeinsames Rohr, Mehrfachpumpe und gemeinsame Luftquelle usw. angeordnet werden.Die Rohrleitung kann horizontal, vertikal und diagonal angeordnet werden, um den sich ständig ändernden Layoutanforderungen des Projekts gerecht zu werden.

4. Vollständig versiegelter und schadstofffreier Transport, der die Qualitätsanforderungen des eigenen Umweltschutzes und des Projekts für die transportierten Materialien erfüllt.Da die Pulverförderpumpe einen niedrigen Überdruck und einen vollständig abgedichteten Transport annimmt, können keine externen Substanzen in das Rohr eindringen, sodass die Eigenschaften der erforderlichen Materialien nicht verändert werden.

5. Die Beförderung ist stabil.Da mit niedrigem Druck und großer Luftmenge kontinuierlich gefördert wird, kommt es zu keiner Rohrverstopfung.

[Arbeitsprinzip]

Das pneumatische Fördersystem der PJP-Strahlpumpe besteht aus einer PJP-Strahlpumpe, einem pneumatischen Absperrventil, einer oberen Pumpenkammer, einem manuellen Spiralschieber, einem Druckluftversorgungsgerät usw. Die Druckluftquelle ist hauptsächlich ein Roots-Gebläse.Pulverförmige und körnige Materialien gelangen durch den manuellen Spiralschieber, den oberen Behälter der Pumpe und das pneumatische Absperrventil in die PJP-Strahlpumpe.Wenn die Druckluft für den Transport durch die Düse in der PJP-Jetpumpenbox strömt, bewirkt der erzeugte Hochgeschwindigkeitsluftstrom, dass die PJP-Jetpumpenbox einen Unterdruckzustand bildet, und die Materialien im oberen Behälter der Pumpe werden leicht mit dem Hoch vermischt -Luftstrom beschleunigen.Wenn dann das Materialgasgemisch durch das Expansionsrohr der PJP-Strahlvorrichtung strömt, wird die kinetische Energie des Hochgeschwindigkeitsluftstroms in statische Druckenergie umgewandelt, so dass die pulverförmigen Materialien durch das Zufuhrrohr zum Terminal transportiert werden.Der manuelle Spiralschieber der PJP-Strahlpumpe wird für die Inbetriebnahme und Wartung verwendet, und das pneumatische Absperrventil wird zum automatischen Schließen verwendet, wenn der Transport von pulverförmigen Materialien unterbrochen wird und der Systemdruck anormal ist.

Wenn die pneumatische Förderstrahlpumpe mit positivem Druck vom PJP-Typ am Boden des Silos (Silo) installiert ist und den Druck der Materialien im Silo (Silo) zum Fördern von Materialien verwendet, ändert sich die Höhe der Materialien in der Silo (silo) führt zu einer entsprechenden Änderung der Materialfördergeschwindigkeit, daher hängt die Materialförderleistung von der Höhe der Materialien im Silo (silo) ab.

Wenn die PJP-Überdruck-Schwundstrom-Förderstrahlpumpe mit einer Luftschleusenvorrichtung ausgestattet ist, hängt die Materialförderkapazität von der Luftschleusenkapazität der Luftschleusenvorrichtung ab.
